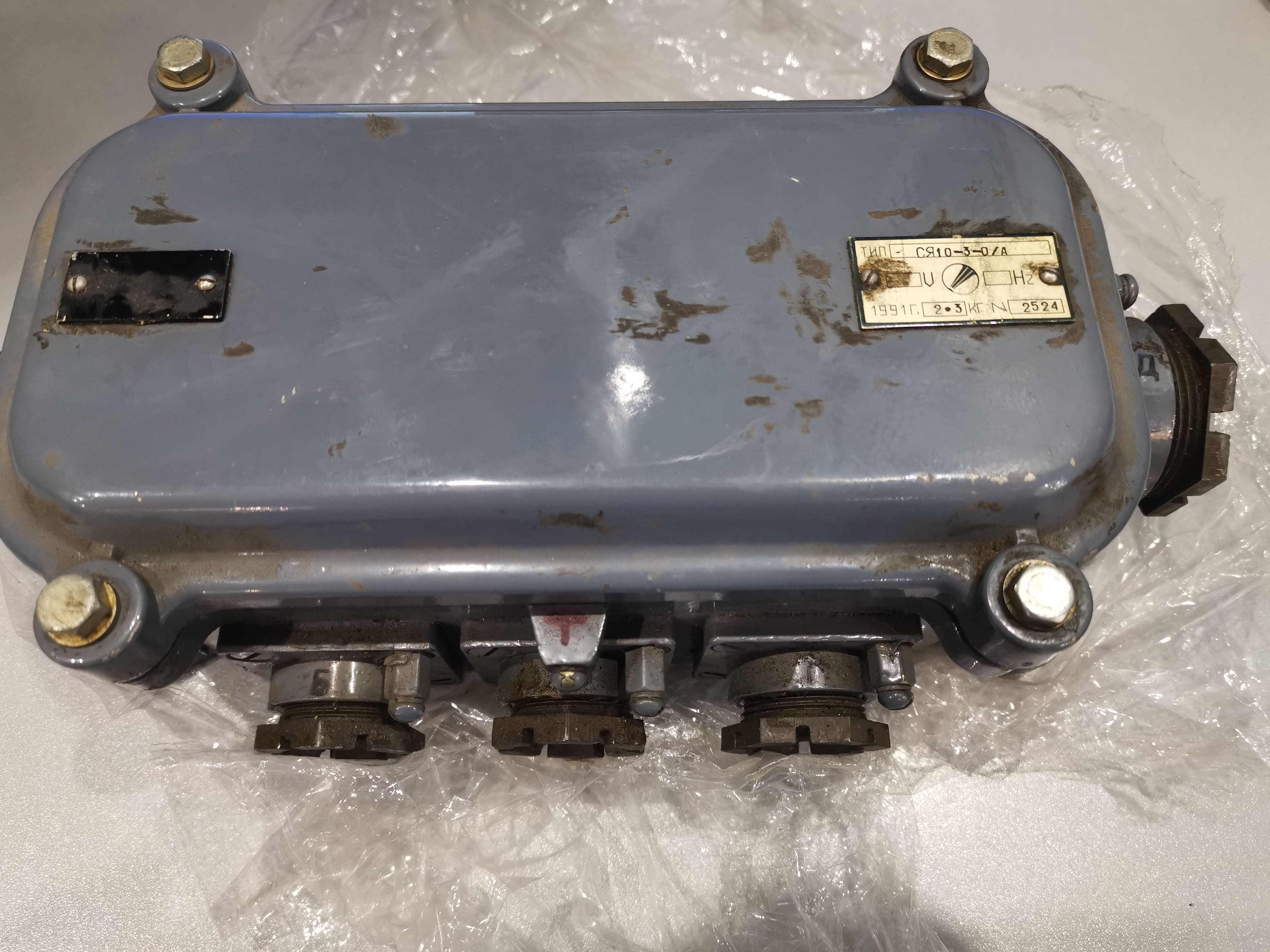

Соединительные ящики СЯ-10 предназначены для коммутации и защиты электрических цепей постоянного и переменного тока напряжением питания до 250 В. Ящики соединительные СЯ-10применяются при монтаже кабельных трасс в системах сигнализации, управления и связи, эксплуатируемых в жестких климатических и механических условиях: судостроение, тоннелях, шахтах и др. (допускается их применение в цепях постоянного тока до 320 В и переменного до 380 В с подключением через одну клемму по отдельному заказу).
Ящики СЯ-10 изготовлены из легкого, но прочного алюминиевого сплава, который способен защитить токоведущие зажимы, установленные в соединительном ящике СЯ, от механических повреждений, пыли и водяных струй.
Условия эксплуатации соединительных ящиков СЯ-10:
- в жестких климатических условиях от - 40 до +50°С и относительной влажности до 98%;
- в условиях одиночных ударов с ускорением до 1000 q;
Структура условного обозначения соединительных ящиков СЯ-10
СЯ-10-ХХ-ХХ
СЯ- соединительный ящик.
10- тип ящика, кол-во токоведущих зажимов.
ХХ- номер чертежа (схемы) ящика (кол-во, диаметр и расположение вводов (сальников) под кабель.)
Х - значение указывающее наличие клемм для установки предохранителей ПНО.
Х - значение указывающее цвет ящика.
Возможные исполнения соединительных ящиков: СЯ-10-1, СЯ-10-2, СЯ-10-3, СЯ-10-4, СЯ-10-5, СЯ-10-6, СЯ-10-7.
Соединительный ящик СЯ-10-1-О/А
Соединительный ящик СЯ-10-1-О/П
Соединительный ящик СЯ-10-2-О/А
Соединительный ящик СЯ-10-2-О/П
Соединительный ящик СЯ-10-3-О/А
Соединительный ящик СЯ-10-3-О/П
Соединительный ящик СЯ-10-4-О/А
Соединительный ящик СЯ-10-4-О/П
Соединительный ящик СЯ-10-5-О/А
Соединительный ящик СЯ-10-5-О/П
Соединительный ящик СЯ-10-6-О/А
Соединительный ящик СЯ-10-6-О/П
Соединительный ящик СЯ-10-7-О/А
Соединительный ящик СЯ-10-7-О/П
