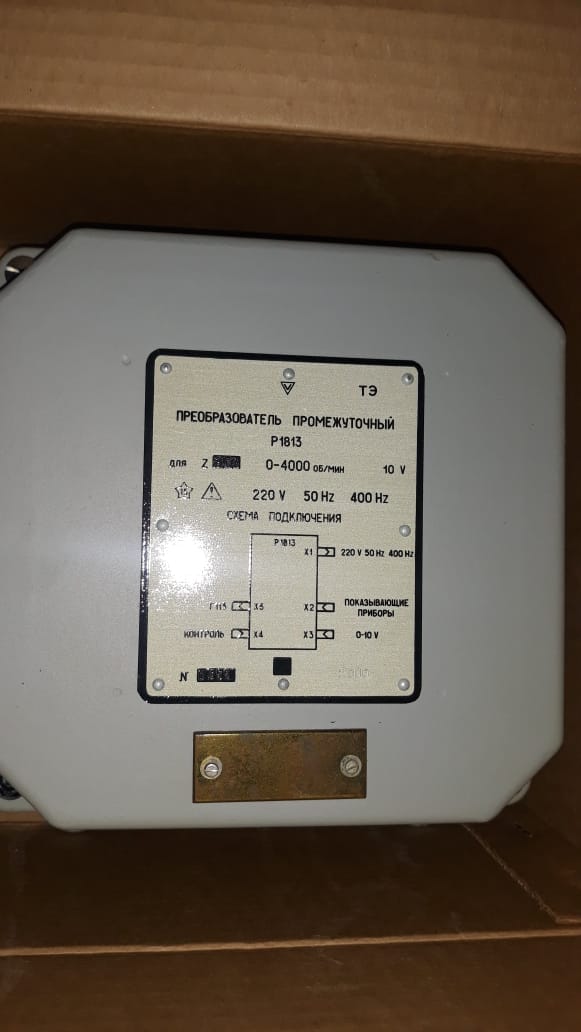

Преобразователь промежуточный Р1813.1

Преобразователь Р1813.1 промежуточный входит в комплект прибора тахометр К1803.1, предназначенного для дистанционных измерений частоты вращения и определения направления вращения валов диаметром от 20мм до 1125мм главных судовых двигателей.

Преобразователь Р1813.1 промежуточный имеет исполнение:
- общеклиматическое;
- тропическое морское.
Категория размещения - 3 (Р1813.1ТМ3).
Диапазон измерений прибора тахометр К1803.1 и число зубцов ротора в зависимости от диаметра вала приведены в табл. 1;
Унифицированные выходные сигналы на аналоговом выходе тахометра К1803.1 пропорциональны частотам вращения валов;
Пределы изменений напряжения выходных сигналов:
- от 0В до +10В - при работе тахометра с нереверсивными валами;
- от -10В до +10В - при работе тахометра с реверсивными валами;
Напряжение выходных сигналов тахометра К1803.1, соответствующее конечным значениям диапазонов измерений, - 10В;
Сопротивление нагрузки - от 2 кОм до 2 МОм;
Питание прибора преобразователь Р1813.1 промежуточный осуществляется от сети переменного тока напряжением 220В частотой 50Гц или 400Гц с коэффициентом гармоник не более 10%;
Потребляемая мощность не превышает 20В∙А.Преобразователь Р1813.1 промежуточный входит в комплект прибора тахометр К1803.1, предназначенного для дистанционных измерений частоты вращения и определения направления вращения валов диаметром от 20мм до 1125мм главных судовых двигателей.

Преобразователь Р1813.1 промежуточный имеет исполнение:
- общеклиматическое;
- тропическое морское.
Категория размещения - 3 (Р1813.1ТМ3).
Диапазон измерений прибора тахометр К1803.1 и число зубцов ротора в зависимости от диаметра вала приведены в табл. 1;
Унифицированные выходные сигналы на аналоговом выходе тахометра К1803.1 пропорциональны частотам вращения валов;
Пределы изменений напряжения выходных сигналов:
- от 0В до +10В - при работе тахометра с нереверсивными валами;
- от -10В до +10В - при работе тахометра с реверсивными валами;
Напряжение выходных сигналов тахометра К1803.1, соответствующее конечным значениям диапазонов измерений, - 10В;
Сопротивление нагрузки - от 2 кОм до 2 МОм;
Питание прибора преобразователь Р1813.1 промежуточный осуществляется от сети переменного тока напряжением 220В частотой 50Гц или 400Гц с коэффициентом гармоник не более 10%;
Потребляемая мощность не превышает 20В∙А.
