Исполнительный механизм ИМ-1

Механизм исполнительный ИМ-1
Исполнительный механизм ИМ-1
Цена0.00 руб.

Цена 0.00 руб.
Описание товара



ИМ-1 АИСТ исполнительный механизм

Является составной частью авторулевого «АИСТ»

Служит для управления электрогидравлической рулевой машиной посредством воздействия на насос переменной производительности

Исполнительный механизм (ИМ) обеспечивает управление работой насоса рулевой машины АИСТ.

Исполнительный механизм ИМ-1 используется при управлении работой насоса регулируемой производительности.

Конструктивно приборы ИМ-1 и ИМ-2 выполнены одинаково. Отличие
их только в том, что выходным элементом у прибора ИМ-1 является валик, а у
ИМ-2 рейка.
Поворот выходного валика ИМ-1 может регулироваться в пределах ±15º

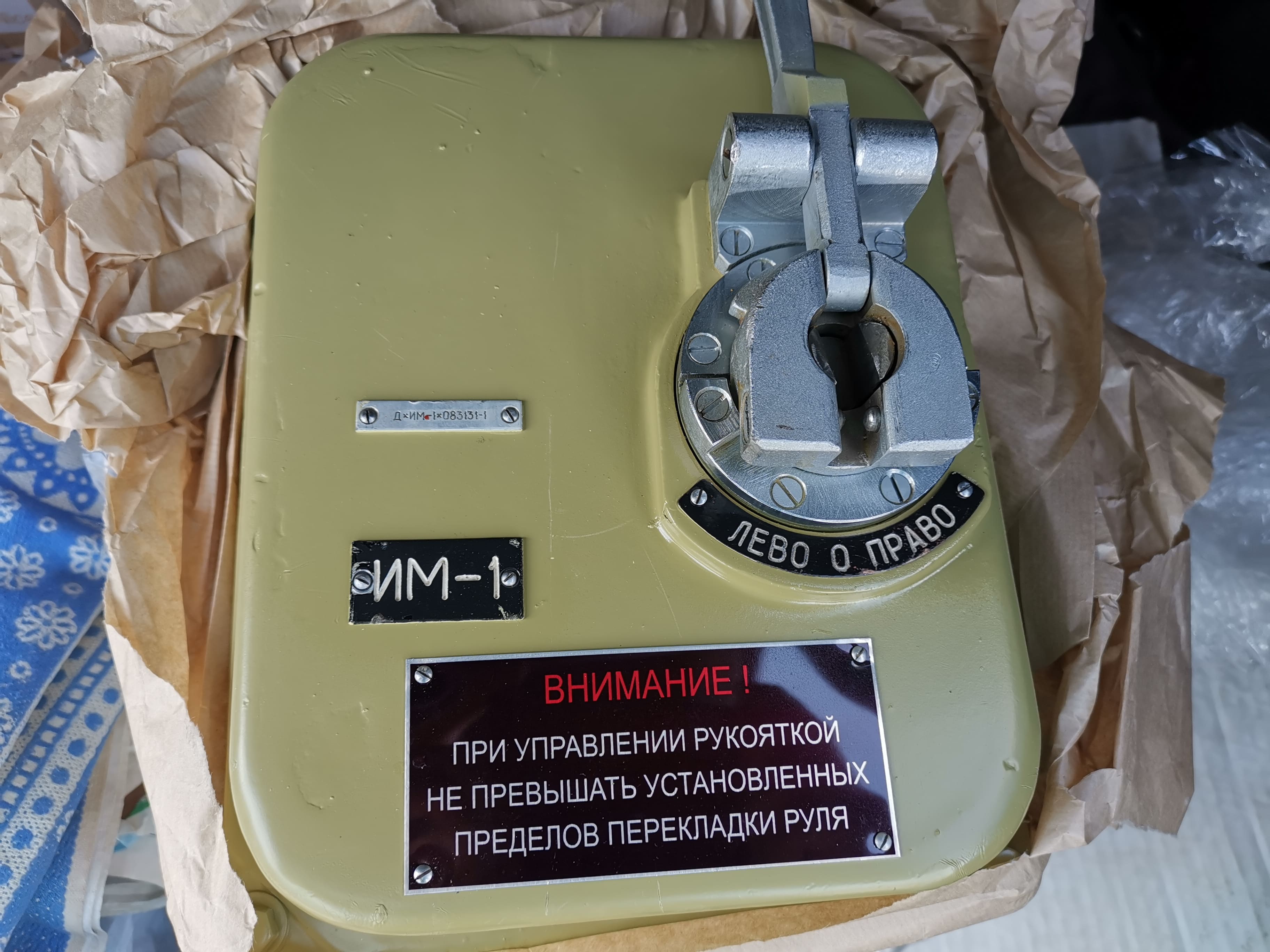

÷ 30º в зависимости от установки механического ограничителя. Прибор состоит из корпуса и двух съемных крышек. На передней крышке расположены рукоятка ручного (местного) управления.

В приборе установлены: электродвигатель типа АДП-262, датчик обратной связи, нулевой установитель, фрикционная муфта.
В отличие от ИМ-1 прибор ИМ-2 обеспечивает перемещение рейки в пределах ±3 ÷ 10 мм.
Фрикционная муфта дает возможность управлять насосом с помощью рукоятки ручного управления.
В комплект авторулевого АИСТ обычно входят два исполнительных механизма, т.к. он имеет два независимых канала управления.

Авторулевой "Аист" предназначен для стабилизации судна на заданном курсе и устанавливается на судах неограниченного района плавания, имеющих электрогидравлическую рулевую машину.

Схемой авторулевого "Аист" предусмотрены следующие виды управления: автоматический, следящий, простой и ручной.

Авторулевой имеет определенное количество модификаций, имеющих свой индекс и отличающихся входящими в состав системы приборами. Индекс авторулевого "Аист" состоит из трех знаков, которые означают
следующее:
– первая цифра указывает тип насосного агрегата, например I – насос переменной производительности, 2 – насос постоянной производительности ;
– вторая цифра соответствует количеству пультов автоматического управления;
– третья цифра указывает на количество пультов следящего управления.
Авторулевой "Аист 1-11" работает с насосом переменной производительности, содержит один пульт автоматического управления и один пульт следящего управления.
Если пульт управления авторулевого выполнен в виде секции общесудового пульта, то в конце индекса ставится буква "П", если авторулевой предназначен для управления двумя рулевыми машинами, то в конце индекса ставится
буква "Д".

Например: "Аист 1-10 П", "Аист 1-10 Д". Если авторулевой работает на электрогидравлическую рулевую машину с электрогидропреобразователем, то в конце индекса ставится буква "К", например "Аист 2-10 К"
